产品名称

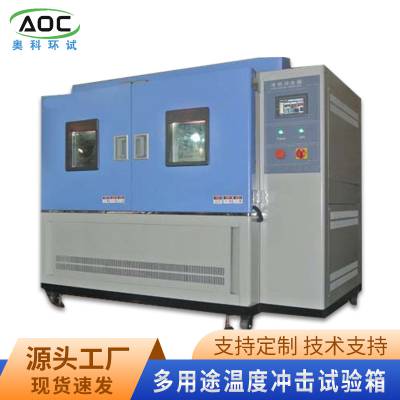

二箱式温度冲击试验箱

一、产品用途

温度冲击试验箱又叫冷热冲击试验箱，其分为吊篮式垂直冷热冲击试验箱或水平滑行式冷热冲击试验箱，它广泛用于电工、电子产品整机及零部件进行耐寒试验、温度快速变化或渐变条件下的适应性试验，特别适用于进行电工、电子产品的环境应力筛选（ESS）试验。

二、产品规格（mm）

1.型号WDCJ-50  提篮尺寸D×W×H 320×350×450 外形尺寸D×W×H 1200×2500×1800

2.型号WDCJ-100 提篮尺寸D×W×H 400×500×500 外形尺寸D×W×H 1400×2500×1800

3.型号WDCJ-150 提篮尺寸D×W×H 500×500×600 外形尺寸D×W×H 1500×2600×1850

4.型号WDCJ-225 提篮尺寸D×W×H 750×600×500 外形尺寸D×W×H 1700×2650×1900

5.型号WDCJ-250 提篮尺寸D×W×H 700×650×550 外形尺寸D×W×H 1900×2700×1950

6.型号WDCJ-500 提篮尺寸D×W×H 800×800×800 外形尺寸D×W×H 2500×3200×2100

7.型号WDCJ-010 提篮尺寸D×W×H 1000×1000×1000外形尺寸D×W×H 3000×3500×2100

8.型号WDCJ-015 提篮尺寸D×W×H 1500×1000×1000外形尺寸D×W×H 4000×4200×2200

三、技术参数

1.温度冲击范围：0℃～150℃（A）,-20℃～150℃（B）、-40℃～150℃(C)、-60℃～150℃(D)；

2.温度范围：-20℃～200℃（A）、-40℃～200℃(B)、-60℃～200℃(C)、  -70℃～200℃(D)

3.试验区：①温度波动度±0.5℃（温度恒定30min后），②温度偏差≤3℃；

4.高低温区：温度波动度≤±2.0℃；

5.升温速率：1.0～3.0℃/min；

6.降温速率：0.7～1.0℃/min；

7.温度转换：试件提篮在高低温室切换转移，做动态运行

8.试件转移方式：气动

9.温度转换时间：≤5s（样品从高温区到低温区或从低温区到高温区）；

10.温度恢复时间：≤5min

11.电源电压：AC380±10%V  50Hz

四、箱体结构

1．试验箱结构形式：采用整体组合结构形式，分为上下结构式和左右结构式，采用此方式箱体占地面积小、结构紧凑、外形美观，制冷机组置于独立的机组箱体内，以减少制冷机组运行时的震动、噪声对试验箱的影响，同时便于机组的安装和维修，电器控制面板置于试验箱的右侧板上以便于运行操作

2．箱体外壁材料：冷轧钢板，表面静电喷塑处理；

3．箱体内壁材料：不锈钢板（SUS304）；

4．保温材料：耐高温防火硬质聚胺酯发泡或耐高温防火超细纤维玻璃保温棉；

5．试验箱门：配有双硅胶密封及密封条加热装置，设有自限温加热带，防止试验时凝露和结霜；

6．样品架：网状式不锈钢样品架；

7．电缆测试孔： 在样品架的上部与高温试验箱体顶部设置有滑动式电缆穿线管；

五、制冷系统

1. 制冷系统及压缩机：为***试验箱对降温速率和***温度的要求, 本试验箱的制冷系统采用法国原装法国“泰康”全封闭压缩机组，该制冷系统具有匹配合理、可靠性高、使用维护方便等优点；

2. 制冷系统的设计应用能量调节技术，一种行之***处理方式既能***在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行***调节，使制冷系统的运行费用下降到较为经济的状态；

3. 优质无氧铜管，充氮焊接；；

7．制冷剂：采用环保型制冷剂R404A、R23；

8．制冷辅助件：主要制冷配件及控制器件均采用***品牌，如美国SPORLAN膨胀阀，意大利CASTEI电磁阀，截止阀，过滤器；美国RANCO压力控制器等。

六、加热系统

1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。
