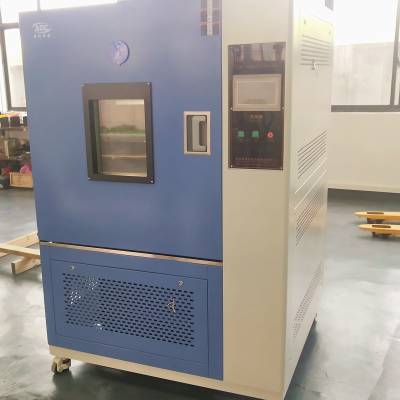

高低温交变试验箱

一、产品用途

高低温交变试验箱产品适用于电工、电子产品、元器件、零部件及其材料在高低温环境下储存、运输和使用时的适应性试验，以及温度渐变试验。还可以对电子元器件进行应力筛选试验。

二、产品规格（单位：mm）

型号:   GDJW-150E（型号可选）

                                                         工作室尺寸 D×W×H: 500×500×600   （mm）

                           外形  尺寸 D×W×H: 1080×1050×1750（mm）

三、技术参数

1、温度范围：-70～150℃（根据型号选择）

2、温度均匀度：≤2.0℃  （空载时）

3、温度波动度：≤±0.5℃ （空载时）

4、降温速度：0.7～1.0℃/min

5、升温速率：1.0～3.0℃/min

6、时间设定范围：0～999 小时

7、电源电压：380V±10% 50Hz 三相五线制

8、设备总功率：7.5KW

四、箱体结构

1、箱体采用整体结构。

2、箱体内侧采用1.0mm进口SUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。

3、大门密封采用双层硅橡胶密封材料。

4、观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm为防止低温时玻璃结霜，特设内置式***发热丝环绕，并设有照明灯，为观察提供照明。

5、在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。

6、在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、风机、风机蜗壳等设备。

7、温度传感器置于出风口。

8、奥科试验箱内的送风方式为上送风下回风方式。

五、制冷系统

1. 低温制冷采用法国“泰康"压缩机组机组体积小效

***能耗低，震动与噪音小性能可靠。其它制冷部件如

美国RANCO、SPORLAN丹麦DANFOSS、意大利CASTEL等

进口品牌产品。

2. 为确保系统安全运行，在系统中设置有高控制、超

压、过载等保护系统。同时为了监测系统运行情况，在

高压端设有高压表监测系统运行情况。

3. 制冷压缩机采用膨胀阀与能量调节方式降低能源消耗，可节省运行费用。技术成熟的膨胀阀节流控制技术的使用，可***在做高、低温试验时能按需要提供足够的制冷量，使温度控制更精密、稳定、可靠。

4. 制冷系统高低温级之间采用不锈钢材料制成的板式换热器作为高温级的蒸发器与低温级的冷凝器，效***，***。

5. 使用R404A环保型制冷剂，性能稳定、绿色环保***。

六、加热系统

1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由控制器输出可控脉冲占空比PID信号，通过固态继电器来控制加热量，控制平稳、可靠。

七、控制系统

1. 控制系统：采用7寸大屏幕真彩液晶触摸屏温度控

制器和施耐德电气元器件构成电气控制系统。人机界面为

彩色大屏幕液晶触摸屏，控制界面采用全中文显示，

可设定试验参数、曲线、总运行时间、段总运行时间、加

热器工作状态及时间等。

控制程序的编制采用人机对话方式，界面友好系统使

用智能化控制软件系统，具备自动组合制冷、加热等子系

统的工况，从而***在整个温度范围内的高精度控制，同时达到节能、降耗的目的，完善的检测装置能自动进行详细的故障显示、报警，如当试验箱发生异常时，制器采用全中文菜单操作方式。同时具备历史数据表趋势图及历史故障记录的储存功能。

2. 数据自动储存：包括设置参数及运行数据均可自动储存在控制器内，可通过U盘导入导出，并可通过通讯方式回传至工控PC机内供调用设置参数及运行数据、修改和打印图表。

3. 最小显示分辨率0.01℃。

4. 操作选择方式：定值和程序运行。

5. 设定程式120组，每组程式设定99步，每个程式组均可连接。全部循环、最多999回，部分循环、最多99回。

6. 断电恢复设定，包括：断电后程序终止执行、断电后程序从断点连续运行。

7. 实时显示程序的运行时间、段数、剩余时间、重复次数；可显示试验数据，

括设定温度、实测温度、总运行时间、段运行时间、段剩余时间、加热状态、日历时间等；温度能直接数字显示，

8. 在设定程序时，可编写程序名称，以方便查寻。

9. 出现故障时，控制器LCD触摸屏可显示出现的故障编号，用户可方便的根据故障编号查找故障的原因。

10. 具有多种报警功能选择，包括：值报警、偏差报警等。

11. 控制系统采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。

12. 在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温、断电保护、机组高压保护、机组过载保护、机组过温保护、漏电等保护。

13. 控制系统设有方便用户的操作面板，设在试验箱左上部，除电源和照明的操作按键外，其他操作只需在控制器中设定即可。

14. 可预先在控制器中存储多条工艺曲线，当需要使用时只需调用而无须再次设置。

15. 在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。

八、执行标准

1. GB/T2423.1-2001;

2. GB/T2423.2-2001;

3. GB/T10592-2008;

4. GB/T10589-1989;

5. GB/T11158-1989;

6. IEC68-2-1；

7. IEC68-2-2；

九、设备使用环境

1.环境温度：5℃～＋35℃（24小时内平均温度≤28℃）；

2.环境湿度：≤85%；

3.电源要求：AC380（ ±10%）V/50HZ   三相五线制；

4.操作环境需要在室温28度以下而且通风良好；

5.机器放置前后左右各留空80公分，保持空气流通不可放置东西；
