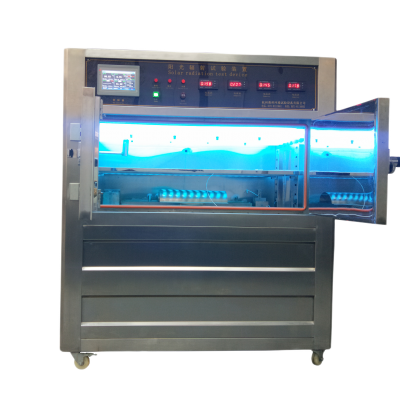

紫外光加速老化试验箱

一、产品用途

 紫外光加速老化试验箱采用荧光紫外灯为光源,通过模拟自然阳光中的紫外辐射、淋雨、冷凝、温度及湿度环境,对材料进行加速耐气候老化性试验,以获得材料耐气候性的结果。本机专用于国网电能表产品在阳光、淋雨、湿度、温度、凝露等气候条件的变化下检验有关产品及材料老化现象程度。

二、产品规格

型号: ZN-T

内形尺寸:D×W×H 560×1170×500mm

外形尺寸:D×W×H  600×1320×1530mm

试验隔板：D×W×H  550×1050×350（可调高度）mm

三、技术参数

1、温度范围：RT+10℃～70℃；

2、凝露温度范围：RT+10℃～60℃；

3、温度均匀度：≤±2℃；

4、温度波动度：≤±0.5℃；

5、黑板温度：40℃～110℃（±3℃）；

6、温度偏差：≤±2℃；

7、紫外光源：UVA-340（美国Q-Lab或atlas)；

9、灯管数量：8支；

10、紫外功率：40W/支(风冷式)；

11、空气加热功率：4.0KW；

12、凝露加热功率：4.0KW；

13、喷淋时间：1min～999h(开、停)可调

14、光照周期连续可调：1～999h、m、s；

15、紫外波长：290nm～400nm UV-A；

16、辐照度范围：﹤1.0W/㎡（340nm)；

17、灯管中心距离：70mm；

18、样品与灯管距离：50—300mm（可调）

19、电源：AC380V  三相五线制；

20、额定功率：8.5KVA；

四、箱体结构

1、内胆材料：SUS304不锈钢板；

2、外壳材料：SUS304不锈钢板；

3、在工作室顶部共安装8支UV－A紫外灯管；

4、加热方式为内胆水槽式加热，升温快，温度分布均匀；

5、箱盖为对开式 ，开闭轻松自如，不影响进出试样操作；

6、内胆水位自动补水，防止加热管空烧损坏；

7、试样架由不锈钢或铝合金制成；

8、试验箱底部采用高品质可固定式PU活动轮；

9、排水系统使用回涡型及U型积沉装置排水；

10、试样表面与紫外灯平面相平行；

11、喷淋型设备内部安装有自动喷头，水压可调；

五、电路控制系统

1、控制系统采用7英寸真彩触摸屏控制器，中文或英文显示操作方便；

2、精度：0.1℃（显示范围）；

3、黑板温度传感器；不锈钢或者铝板联接PT100温度传感器；

4、温湿度传感器：PT100铂金电阻测温体；

5、辐照度传感器：探头式高精度光电转换器；

6、温湿度控制采用P . I . D＋S.S.R系统同频道协调控制；

六、光源

1、光源采用8支UV系列额定功率为40W的紫外荧光灯管作发光源,分布在机器的顶部;

2、由于荧光灯光能量输出会随时间而逐步衰减，为了减小因光能量衰减造成试验的影响，所以本试验箱在所有的8支灯管中每隔1/4的荧光灯寿命时，由一支新灯管替换一支旧灯管，这样，紫外光源始终由新灯和旧灯组成，从而得到一个输出恒定的光辐照量;

  3、光源使用寿面：≤1600小时

七、保护系统

1、整体设备超温

2、整体设备欠相/逆相

3、其它还有漏电、缺水、运行指示，故障报警后自动停机等保护

八、适用标准

 设备执行标准：

1、GB/T16422.3-2014 塑料实验室光源暴露试验方法

2、GB/T2423.24-2013 电子电工产品环境试验***部分：模拟地面上的太阳辐射（紫外部分条件）

4、试验摘录及须满足标准目录

九、 设备使用条件

1、环境温度：5℃～＋35℃（24小时内平均温度≤28℃）

2、环境湿度：≤85%R.H

3、电源电压：AC380V（±10%） 三相五线制；

 4、操作环境需要在室温28度以下而且通风良好；机器放置前后左右各80公分  不可放置任何东西；

 5、喷淋和加湿用水：纯水或者蒸馏水
