一、产品名称

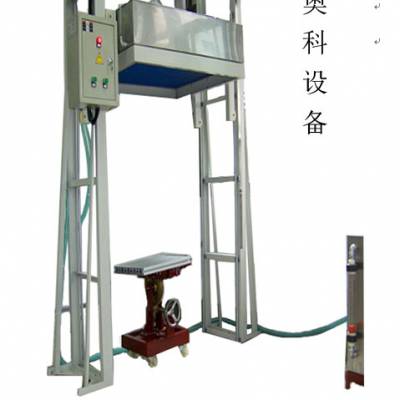

滴水试验装置

二、产品用途

主要用于考核电工电子、汽车摩托车仪器仪表产品的外壳、密封件在水试验后或在试验期间是否***该产品及元器件良好的工作性能和技术状态，同时产品的运输过程或使用中可能受到雨水的影响，为产品技术标准提供应用依据。

三、技术参数

1、滴水量：0.5～4.5mm/min

2、滴水孔径：?0.4mm

3、孔间距：20/25mm

4、进水流 量：3~5mm/min

5、降雨强度：10~400mm/h

6、滴水范围：800×1000mm  (标准型)

7、试验台尺寸：500×500mm

8、试验台角度调节：0~90°

9、滴水箱***位置：600mm

10、滴水箱位置：2000mm

四、设计简介

1、特点：本装置为可拆卸式，适合于长距离运输后在客户处立即组装，快速方便，缩短安装调试周期。由固定立柱，柱型升降导轨，滴水箱，水位调节供水  箱，自动升降机，流量计，滤纸，可调角度工作台，电器控制箱等组成。除工作台外，与水接触的部件，全由不锈钢/铜等耐腐蚀材料制作。

2、固定立柱：下部由钢管组成，上部由钢管组成，用锻打方形钢块作联接件，构成主框架。用***螺帽固定，方便拆卸，组装快捷。

3、滴水箱：箱壁用不锈钢板制作，滴水盘底板按20/25 ×20/25排列组成方阵，激光打孔?0.4。

 4、柱形升降导轨：传统的滴水箱升降导轨是由二支槽钢及滑轮组成，该试验装 置滴水箱，稍有不平，则会影响滴水的均匀度，该装置拟采用圆柱导轨，精度高，稳定性好，无间隙。

5、自动升降机：为适于各种规格试件的试验所需，由升降机来调节滴水箱的高度。

6、滤纸：原国标/军标上规定用细砂/不同的石子组成阻尼层来调节滴水量，从实际效果来看明显不妥，容易堵塞，造成滴水不均匀。拟采用不同目数的多层滤纸来替代砂/石子，阻尼效果一样，不易堵塞，清洗更换方便。

7、流量计：必要的水流量调节。

8、可调角度工作台：与旋转工作台不同，该工作台是固定的。工作台面可作30~90°的倾斜，台面有T型槽，可固定重的试件。底部装有脚轮，不用时可移出，同时可与摆管淋雨装置的可旋转工作台通用。

9、电器控制箱：  由***电气元器件组成。

五、执行标准

本设备严格按照国家环境试验设备技术规范精工制造，有效模拟雨水气候环境对产品的适应性试验。具体执行标准和国家环境试验方法标准如下。

1、 GB/T 2423.38-08 电工电子产品环境试验-----水试验方法

2、 GB4208-08  IPX1  IPX2防水试验

3、 GB10485-89

4、 GB/T4942.1-2001 旋转电机外壳保护分级(IP级)

5、 GB/T4942.2-93   低压电器外壳防护等级
