一、产品名称

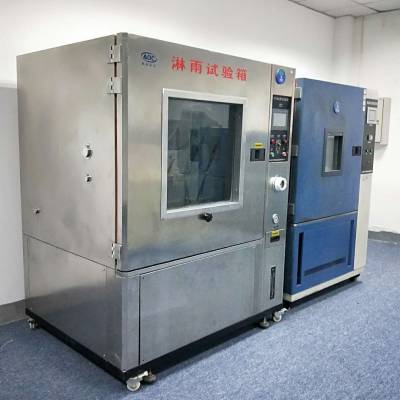

箱式淋雨试验箱

二、产品用途

    主要用于考核电工电子、汽车摩托车仪器仪表产品的外壳、密封件在水试验后或在试验期间是否***该产品及元器件良好的工作性能和技术状态，同时产品的运输过程或使用中可能受到雨水的影响，为产品技术标准提供应用依据。

三、产品规格(单位：mm)

 1、型号: LX-500   内部尺寸:D×W×H  800×800×800

2、型号: LX-010   内部尺寸:D×W×H  1020×1200×1000

四、技术参数

1、摆管半径：R400mm

2、摆管管径：φ18 mm

3、喷水孔直径：φ0.4 mm，配装孔衬套，采用激光打孔

4、喷水孔间距：50mm

5、摆管摆角幅度: 0～180°（可调）

6、摆速调节：0～60°/S,（可调）

7、试验台高度：200mm

8、试验台转速：1～9.6r/min,无级调速

9、淋水压力：约80Kpa

10、定时时间设定范围：0～999h

11、水源：当地清洁的自来水

五、设计简介

1、整个箱体采用整体结构，分为上、下、右三部分，上部为工作室，下部为机械室，右侧是电器控制柜。

2、箱体内侧采用进口SUS304B不锈钢板，外侧采用A3钢板喷塑处理。

3、箱门设有观察窗，可直接观察淋雨的工作状态。

4、大门密封采用硅橡胶密封材料。

5、摆管采用不锈钢管制作，半径为400mm，在整个圆周上每50mm均匀分布若干个喷咀。

6、摆管驱动装置采用步进电机来调节摆管的摆速、角度，可直接在人机界面中设定。

7、旋转工作台：台面为PVC硬质板（耐腐蚀）,由电机带动蜗轮减速旋转，用变频器调速，调整在合适的转速，可直接在人机界面中设定转速。

8、喷嘴为可拆式专用喷嘴，采用铜材制作，经过特殊加工而成，每个喷咀的喷淋方向可以调节（45°范围内），***调节好的喷咀可以调节成一个平　　面，对着同一个中心点。

9、供水箱：不锈钢制储水箱，配有水质过滤器，排水阀。　　　　　　　　　　　　

10、下水道：设计在箱体底部以能迅速排放，不产生积水。

六、执行标准

本设备严格按照国家环境试验设备技术规范精工制造，有效模拟雨水气候环境对产品的适应性试验。具体执行标准和国家环境试验方法标准如下。

1、 GB/T 2423.38-08 电工电子产品环境试验-----水试验方法

2、 GB4208-08  IPX3  IPX4防水试验

3、 GB10485-89

4、 GB/T4942.1-2001 旋转电机外壳保护分级(IP级)

5、 GB/T4942.2-93   低压电器外壳防护等级
